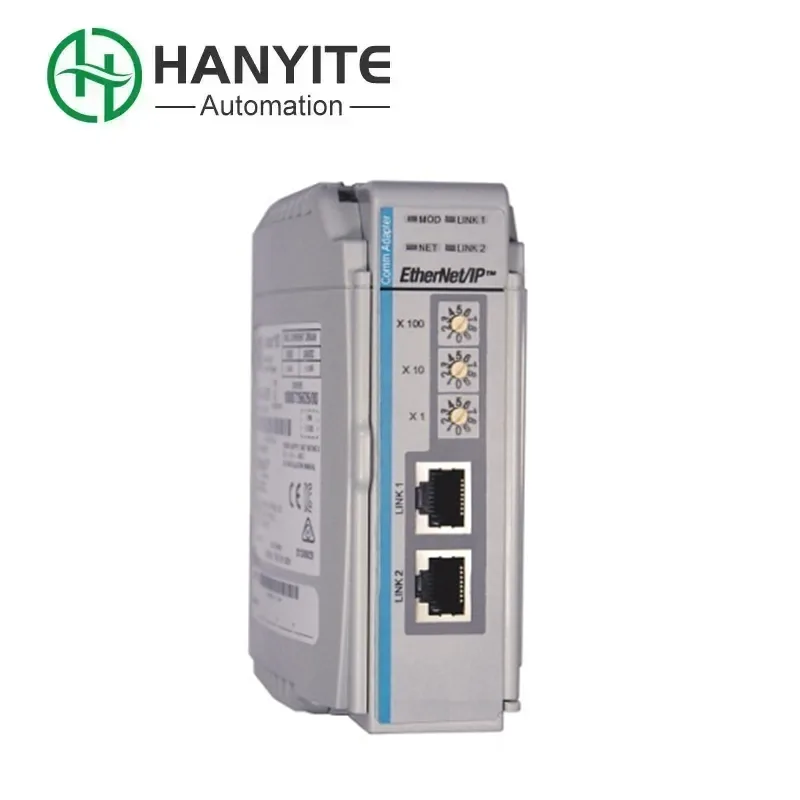

앨런 브래들리 1769-AENTR

The Allen Bradley 1769-AENTR supplied by Hanyite Automation is a powerful Ethernet /IP adapter for industrial automation. It enables a whole row of CompactLogix I/O modules, those responsible for collecting signals and driving devices, to be connected to the PLC controller via network cables.

문의 보내기

제품 설명

Allen Bradley 1769-AENTR은 CompactLogix 시리즈의 통신 모듈입니다. 주요 기능은 EtherNet/IP 네트워크 연결과 듀얼 이더넷 포트를 제공하는 것입니다. 이는 산업 자동화 제어 시스템의 장치 간 통신 확장을 위한 이상적인 선택입니다. 크기는 22*14(단위는 지정되지 않았지만 센티미터로 추정됨), 작동 전압은 5~24V, 무게는 약 2.68kg입니다. 이 제품은 2010년 처음 출시됐다. 하니이트는 중국 시장에서 만족스러운 판매 성과를 거두며 큰 호평을 받았다. 우리는 일류 서비스와 고품질 제품을 제공합니다. 우리는 완벽한 공급 및 판매 채널과 유능한 팀을 바탕으로 언제 어디서나 최고의 서비스를 제공하기 위해 최선을 다하고 있습니다.

애플리케이션

산업용 등급 이더넷/IP 모듈인 Allen Bradley 1769-AENTR은 주로 산업 자동화 분야에서 사용되며 제조 생산 라인 및 프로세스 제어 시나리오에 적합합니다. 이 모듈은 CompactLogix 시스템에서 이더넷 통신을 확장하는 데 사용되어 PLC와 인간-기계 인터페이스, 서보 드라이브, 주파수 변환기 등 기타 장치 간의 데이터 교환 및 원격 제어를 가능하게 합니다.

주요 매개변수 세부정보

모델 번호	앨런 브래들리 1769-AENTR
제품 시리즈	CompactLogix(1769 I/O)
제품 유형	EtherNet/IP 통신 어댑터
통신 포트	2 x RJ-45 10/100Mbps 이더넷 포트
네트워크 토폴로지 지원	선형, 스타 및 장치 레벨 링(DLR)
지원되는 프로토콜	EtherNet/IP, CIP 동기화, CIP 안전
전원공급장치	1769 I/O 백플레인으로 구동
백플레인 전류 소모	5V DC: 300mA(일반) 24V DC: 0mA
모듈 지원	최대 30개의 로컬 1769 I/O 모듈 지원
상태 표시기(LED)	MOD, NET, RUN, FAULT, LINK, ACT(x2)
크기(H x W x D)	87mm x 70mm x 87mm(3.43인치 x 2.76인치 x 3.43인치)
무게	0.19kg(0.42파운드)
인증	CE, C-UL-us, RCM, KC, UKCA

성능

Allen Bradley 1769-AENTR은 I/O 모듈에서 수집한 필드 데이터를 이더넷을 통해 실시간으로 PLC에 지연 없이 전송할 수 있어야 하며, 동시에 PLC의 명령을 I/O 모듈에 신속하게 전달할 수도 있어야 합니다. 특히 루프(DLR) 기능은 네트워크의 특정 지점에서 네트워크 케이블의 연결이 끊어지면 다른 방향에서 우회하여 데이터를 전송하여 통신이 중단되지 않도록 합니다. 이 성능은 많은 중요한 애플리케이션에서 매우 중요합니다.
